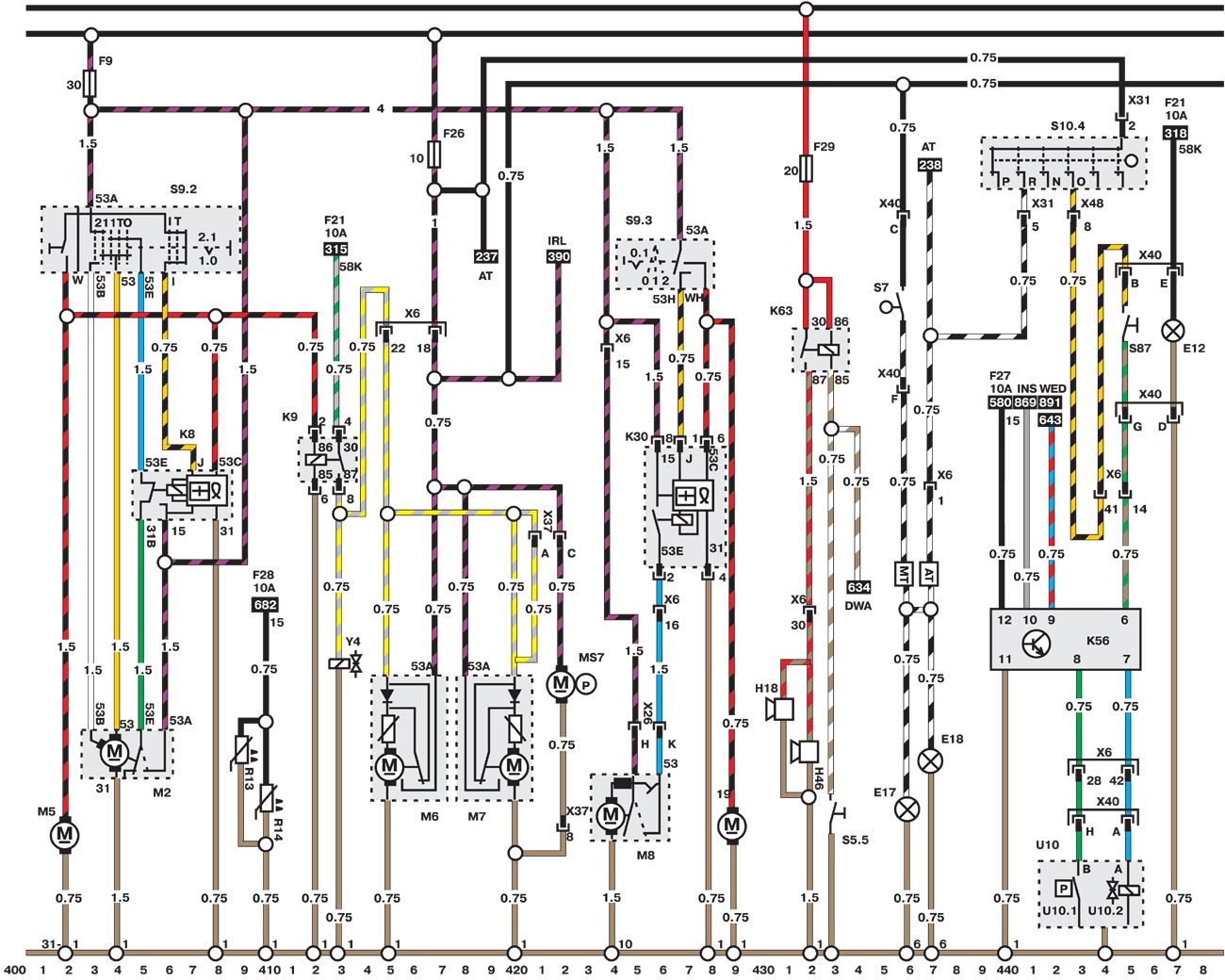

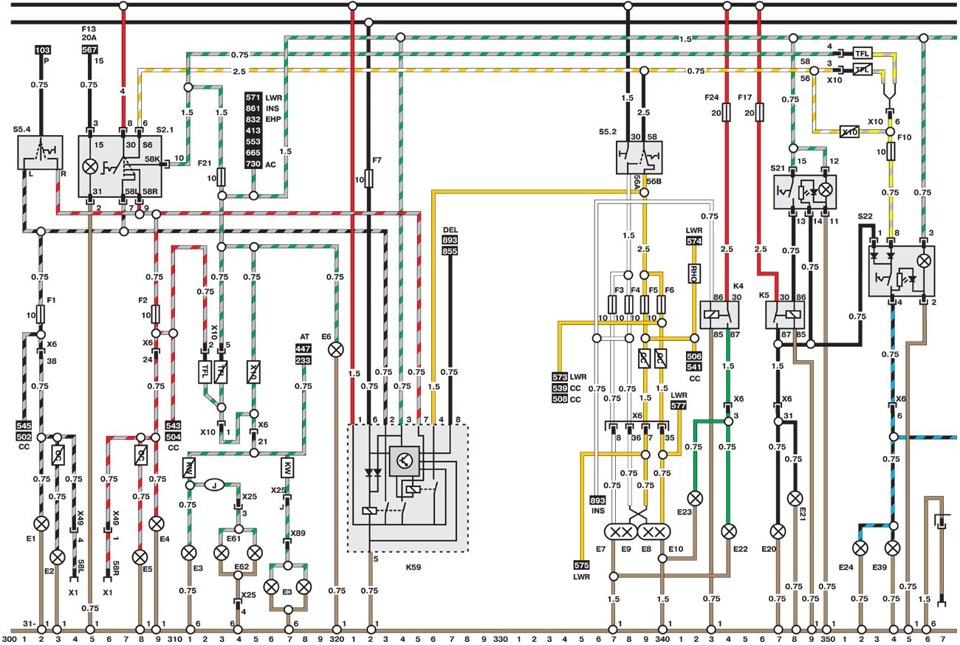

Нижняя линия схемы обозначает массу или отрицательное соединение; цифры под этой линией являются номерами дорожек, что позволяет отыскать цепи и элементы при помощи ключа.
Линия сверху схемы обозначает положительное соединение. Линия, помеченная номером 30, всегда под напряжением. Линия, помеченная номером 15, находится под напряжением только при включении зажигания.
Объяснения аббревиатур, использованных на схемах

АВ

Воздушная подушка безопасности

АБС

Система антиблокировки тормозов

АС

Кондиционер

ASP

Внешнее зеркало заднего вида

АТ

Автоматическая коробка передач

AZV

Прицепное устройство

СС

Контрольная лампочка

СD

CD-ченджер

CRC

Система круиз-контроля

D

Дизель

DS

Противоугонная система

DT

Турбодизель

DTH

Турбодизель Х 20 DTH

DWA

Противоугонная сигнализация

DZM

Тахометр

ECC

Система регулировки температуры в салоне

EKP

Топливный насос

ЕМР

Радио

FH

Электрические стеклоподъемники

FIN

Финляндия

GB

Великобритания

HS

Обогреватель заднего стекла

HSF

Бардачок

HKL

Система гидроусилителя рулевого управления

HRL

Лампочка освещения багажника

HZG

Печка

ID

Дисплей

IMO

Иммобилайзер

INS

Приборный щиток

IRL

Лампочки освещения салона

IRLT

Внутреннее освещение

J

Японская версия

KAT

Каталитический конвертер

KBS

Жгут проводов

KW

Модели с кузовом типа Универсал

LED

Светодиод

LHD

Модели с левосторонним управлением

MID

Дисплей

MT

Механическая коробка передач

N

Норвежская версия

NB

Модели с кузовом типа Хэтчбек

NS

Передние противотуманные фонари

NSL

Задние противотуманные фонари

OEL

Датчик уровня масла

PBSL

Блокировка автоматической коробки передач

P/ N

Парковочная/ Нейтральная передача

RFS

Огни заднего хода

RHD

Модели с правосторонним управлением

S

Шведская версия

SA

Версия для Саудовской Аравии

SD

Верхний люк

SH

Обогреватели сидений

SM

Электронный блок управления двигателя

SRA

Омыватели и стеклоочистители фар

TC

Противобуксовочная система

TD

Турбодизель

TEL

Телефон

TFL

Подфарники

TID

Дисплей

TKS

Выключатель лампочек освещения салона

WEG

Одометр

WD

Разбрызгиватель

WS

Звуковой сигнал

ZIG

Зажигалка

ZV

Центральный замок

Обозначения цвета проводов

BL

Синий

HBL

Светло-синий

BR

Коричневый

GE

Желтый

GR

Серый

GN

Зеленый

RT

Красный

WS

Белый

SW

Черный

LI

Лиловый

VI

Фиолетовый

Идентификация проводов
Пример: GE WS 1.5
GE – основной цвет провода
WS – цвет полоски
1,5 – поперечное сечение провода в мм2
