ГОСТ 2.723-68

МЕЖГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ
ГРАФИЧЕСКИЕ В СХЕМАХ



ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

Катушки индуктивности, дроссели, трансформаторы,
автотрансформаторы и магнитные усилители

Unified system for design documentation.
Graphic identifications in schemes. Inductive coils, chokes,
transformers, autotransformers and magnetic amplifiers

ГОСТ
2.723-68

Дата введения 01.01.71

1a. Настоящий стандарт устанавливает условные графические обозначения катушек индуктивности, дросселей, трансформаторов, автотрансформаторов, трансдукторов и магнитных усилителей на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 3).

1. Устанавливаются три способа построения условных графических обозначений для трансформаторов и автотрансформаторов:

упрощенный однолинейный;

упрощенный многолинейный (форма I);

развернутый (форма II).

2. В упрощенных однолинейных обозначениях обмотки трансформаторов и автотрансформаторов изображают в виде окружностей (черт. 1). Выводы обмоток показывают одной линией с указанием на ней количества выводов в соответствии с требованиями ГОСТ 2.721. В автотрансформаторах сторону высшего напряжения изображают в виде развернутой дуги (черт. 2).

В настоящем стандарте примеры упрощенных однолинейных обозначений трансформаторов и автотрансформаторов не приведены.

3. В упрощенных многолинейных обозначениях обмотки трансформаторов (черт. 3) и автотрансформаторов (черт. 4) изображают аналогично упрощенным однолинейным обозначениям, показывая выводы обмоток.

4. В развернутых обозначениях обмотки трансформаторов и автотрансформаторов изображают в виде цепочек полуокружностей.

5. Обозначения элементов катушек индуктивности, дросселей, трансформаторов, автотрансформаторов и магнитных усилителей приведены в табл. 1.

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

Черт. 1

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

Черт. 2

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

Черт. 3

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

Черт. 4

Таблица 1

Наименование

Обозначение

Форма I

Форма II

1. Обмотка трансформатора, автотрансформатора, дросселя и магнитного усилителя.

Примечания:





1. Количество полуокружностей в изображении обмотки и направление выводов не устанавливаются

















2. При изображении магнитных усилителей, трансдукторов разнесенным способом используют следующие обозначения:





а) рабочая обмотка



б) управляющая обмотка



в) магнитопровод



3. Для указания начала обмотки используют точку



2. Магнитопровод:



а) ферромагнитный

Примечания:



1. Для немагнитного магнитопровода указывают химический символ металла, например магнитопровод медный

2. Магнитопровод ферритовый (изображают толстой линией)

б) ферромагнитный с воздушным зазором

в) магнитодиэлектрический

Примечание.



Количество штрихов в обозначении магнитопровода не устанавливается



г) (Исключен, Изм. № 1)



3. Характер кривой намагничивания отражают при помощи следующих знаков:



а) прямоугольная петля гистерезиса

б) непрямоугольная петля гистерезиса

4. Первичная обмотка трансформатора тока

5. Обмотка запоминающего трансформатора

6. Примеры построения обозначений катушек индуктивности, дросселей, трансформаторов, автотрансформаторов и магнитных усилителей приведены в табл. 2.

Таблица 2

Наименование

Обозначение

Форма I

Форма II

1. Катушка индуктивности, дроссель без магнитопровода



2. Реактор

Обозначение устанавливается для схем энергоснабжения

3. Катушка индуктивности с отводами

Примечание. Количество полуокружностей в изображении не устанавливается



4. Катушка индуктивности со скользящими контактами (например двумя)



5. Катушка индуктивности с магнито-диэлектрическим магнитопроводом



6. Катушка индуктивности, подстраиваемая магнитодиэлектрическим проводом



7. Катушка индуктивности, подстраиваемая немагнитным магнитопроводом, например медным



8. Дроссель с ферромагнитным магнитопроводом



9. Дроссель коаксиальный с ферромагнитным магнитопроводом



9а. Дроссель трехфазного тока с соединением обмоток в звезду

10. Вариометр



11. Гониометр



12. Трансформатор без магнитопровода:

а) с постоянной связью

б) с переменной связью

Примечание. Полярности мгновенных значений напряжений могут быть указаны в форме II, например трансформатор с двумя обмотками с указателем полярности мгновенных значений напряжения



13. Трансформатор с магнитодиэлектрическим магнитопроводом



14. Трансформатор, подстраиваемый общим магнитодиэлектрическим магнитопроводом



15. Трансформатор, каждая из обмоток которого подстраивается магнитодиэлектрическим магнитопроводом:





а) с постоянной связью



б) с переменной связью



16. Трансформатор со ступенчатым регулированием

17. Трансформатор однофазный с ферромагнитным магнитопроводом и экраном между обмотками

18. Трансформатор дифференциальный (с отводом от средней точки одной обмотки)

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

19. Трансформатор однофазный с ферромагнитным магнитопроводом трехобмоточный

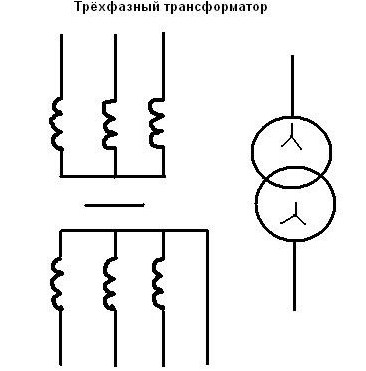

20. Трансформатор трехфазный с ферромагнитным магнитопроводом; соединение обмоток звезда - звезда с выведенной нейтральной (средней) точкой

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

21. Трансформатор трехфазный с ферромагнитным магнитопроводом, соединение обмоток звезда с выведенной нейтральной (средней) точкой - треугольник

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

22. Трансформатор трехфазный с ферромагнитным магнитопроводом, соединение обмоток звезда - зигзаг с выведенной нейтральной (средней) точкой

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

23. Трансформатор трехфазный трехобмоточный с ферромагнитным магнитопроводом; соединение обмоток звезда с регулированием под нагрузкой - треугольник - звезда с выведенной нейтральной (средней) точкой

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

Примечание к пп. 21 - 23. В развернутых обозначениях обмоток трансформаторов (Форма II) допускается наклонное изображение линий связи, например обмотка трансформатора с соединением обмоток звезда-треугольник



ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

23а. Трансформатор трехфазный трехобмоточный (фазорегулятор); соединение обмоток звезда - звезда

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

23б. Трансформатор вращающийся, фазовращатель (обозначение соединения обмоток статора и ротора между собой производится в зависимости от назначения машины)

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

24. Трансформатор трехфазный с ферромагнитным магнитопроводом; соединение обмоток звезда на одной обмотке - две обратные звезды с выведенными нейтральными (средними) точками на двух обмотках с уравнительным дросселем

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

24а. Трансформаторная группа из трех однофазных двухобмоточных трансформаторов с соединением обмоток звезда - треугольник

25. Автотрансформатор однофазный с ферромагнитным магнитопроводом

25а. Автотрансформатор однофазный с регулированием напряжения

25б. Регулятор индуктивный однофазный

26. Автотрансформатор трехфазный с ферромагнитным магнитопроводом; соединение обмоток в звезду

26а. Регулятор индуктивный трехфазный

27. Автотрансформатор трехфазный с девятью выводами и ферромагнитным магнитопроводом

28. Автотрансформатор однофазный с третичной обмоткой ферромагнитным магнитопроводом

29. Автотрансформатор трехфазный с ферромагнитным магнитопроводом, соединением обмоток в звезду с выведенной нейтральной (средней) точкой и третичной обмоткой, соединенной в треугольник

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

30. Трансформатор тока с одной вторичной обмоткой

31. Трансформатор тока с одним магнитопроводом и двумя вторичными обмотками

32. Трансформатор тока с двумя магнитопроводами и двумя вторичными обмотками.

Примечание. При наличии нескольких магнитопроводов допускается магнитопроводы не изображать

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

33. Трансформатор тока шинный нулевой последовательности с катушкой подмагничивания

34. Трансформаторы тока в каскадном соединении

или

35. Трансформатор тока быстронасыщающийся

Примечание к пп. 30 - 33 и 35. Допускается не зачернять выходные обозначения, расположенные по концам первичной цепи, например трансформатор тока быстронасыщающийся

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

35а. Трансформатор с двумя отводами на вторичной обмотке

или

36. Трансформатор напряжения измерительный

36а. Трансформатор напряжения измерительный с двумя вторичными обмотками

37. Трансформатор с ферромагнитным магнитопроводом и управляющей (подмагничивающей) обмоткой:

а) однофазный



б) трехфазный; соединение обмоток звезда - звезда



ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

37а. Усилитель магнитный. Общее обозначение



38. Усилитель магнитный с двумя рабочими и общей управляющей обмотками



39. Усилитель магнитный с двумя последовательно соединенными рабочими обмотками и двумя встречно включенными секциями управляющей обмотки



40. Усилитель магнитный с параллельным соединением рабочих обмоток и общей управляющей обмоткой



ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

40а. Усилитель магнитный с прямым самовозбуждением и двумя обмотками управления



ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

41. Усилитель магнитный с четырьмя рабочими и тремя управляющими обмотками



ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

42. Усилитель магнитный трехфазный с тремя рабочими и четырьмя управляющими обмотками



43. Усилитель магнитный с двумя рабочими и общей управляющей обмотками и прямоугольной петлей гистерезиса



ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

44. Элемент ферромагнитный, трансформатор запоминающий, элемент памяти.

Примечания: 1, 2 (Исключены, Изм. № 1)



3. При большом количестве обмоток на магнитопроводе и большом количестве магнитопроводов в схеме допускается использовать следующие обозначения.





В обозначении вертикальная линия означает магнитопровод, горизонтальная - линию электрической связи между обмотками; наклонная черта указывает на наличие обмотки на данном магнитопроводе. Конец наклонной черты, расположенный под линией электрической связи, условно определяет, что соединение произведено с началом обмотки. При прохождении положительного импульса тока слева направо (черт, а) магнитопровод перемагничивается в состояние «1», соответствующее остаточной намагниченности магнитопровода «плюс Вг».

При прохождении положительного импульса тока слева направо (черт. б) магнитопровод перемагничивается в состояние «0», соответствующее остаточной намагниченности магнитопровода «минус Вг», например:

а) трансформатор запоминающий многообмоточный (например с 10 обмотками, из которых 2, 4, 5 и 9-я перемагничивают магнитопровод в состояние «1», а 1, 3, 6, 7, 8 и 10-я - в состояние «0»)

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители



б) запоминающее устройство (например на пяти магнитопроводах)

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители



в) матрица накопительная на ферритовых магнитопроводах

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители



4. Допускается около обозначения обмотки указывать количество витков, например обмотка с двумя витками

или



45. Трансдуктор, общее назначение



46. Трансдуктор однофазный параллельный

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители



47. Трансдуктор однофазный последовательный

Примечание к пп. 46, 47. Увеличение тока, протекающего по крайним частям управляющих обмоток, обозначенных точками, ведет к увеличению выходной мощности



48. Трансдуктор трехфазный с тремя обмотками управления, управляющий напряжением трехфазного переменного тока в схеме со средней точкой

ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители



(Измененная редакция, Изм. № 2, 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1 РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13.08.68 № 1292

3 ВЗАМЕН ГОСТ 7624-62 в части разд. 11

4 ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2.721-74

2

5 ИЗДАНИЕ (май 2002 г.) с Изменениями № 1, 2, 3, утвержденными в марте 1981 г., июле 1991 г., октябре 1993 г. (ИУС 6-81, 10-91, 5-94)
