    В книге кратко излагаются история развития нефтеперерабатывающей промышленности Советского Союза, роль русских и советских ученых в формировании науки о химии и технологии нефти, химическая природа нефти, основные физико-химические свойства нефтей и нефтяных фракций, теоретические основы перегонки простых и сложных смесей углеводородов, конструктивное оформление и технологический расчет основной нефтеперегонной аппаратуры, классификация, описание и анализ технологических схем, условий эксплуатации и проектирования промышленных атмосферных и атмосферно-вакуумных установок для перегонки нефтей и нефтепродуктов, вопросы техники безопасности и борьбы с коррозией нефтеперегонной аппаратуры. [c.2]
    Первоначальная проектная мощность этой установки была определена в 1 млн. т/год малосернистой нефти. Однако в начале строительства было принято решение об увеличении ее мощности до 1,5 млн. т/год без существенного изменения размеров основной аппаратуры. Это удалось благодаря применению более совершенной схемы перегонки нефти. Установка работает по схеме двухкратного испарения — с предварительным выделением легких бензиновых компонентов. Перепад температур в колонне регулируется снятием избыточного тепла тремя циркулирующими потоками. Схема атмосферной перегонки на данной установке аналогична схеме типовой установки АВТ производительностью 2 млн. т/год. [c.75]
    Качество работы установок АТ во многом зависит от схем отдельных технологических узлов, в первую очередь от различных по конструктивному оформлению схем узлов перегонки нефти. Ректификационные колонны атмосферной части при одинаковой мощности имеют разные размеры, разное число тарелок. Режим работы колонн, особенно в случае применения клапанных тарелок, изучен недостаточно. Нужно более тщательно изучить системы орошения колонн, эффективность и количество циркуляционных промежуточных орошений, поскольку наблюдается несоответствие проектного количества циркулирующей флегмы и фактического. Особенно важно установить факторы, влияющие на число тарелок, предназначенных для отдельных фракций, поскольку на установках АВТ это число меняется в широких пределах. Так, по схеме с однократным испарением на каждый отбираемый дистиллят приходится по 7—8 тарелок, а при наличии двух ректификационных колонн—по 11—17. В то же время четкость погоноразделения в основных колоннах по обеим схемам практически одинакова. Ректификация и способы регулирования температурных режимов в колоннах также осуществляются по-разному. В колоннах может быть или одно острое орошение или еще дополнительно промежуточное циркуляционное орошение. [c.232]
    Глава по технологии первичной перегонки (дистилляции) нефти посвящена общим принципам простой перегонки и ректификации, Б ней дано описание схем установок атмосферной и атмосферно-вакуумной перегонки нефти, а также режимов работы основных аппаратов этих установок. Здесь же даются сведения о материальном балансе переработки нефти на АВТ, характеристиках качества получаемых дистиллятов, четкости их разделения и о путях дальнейшего использования. В этой главе рассмотрены также технологические расчеты основных аппаратов АВТ (ректификационных колонн, трубчатых печей и теплообменных аппаратов), вопросы контроля и автоматизации работы этого оборудования. [c.19]
    Разновидностью перегонки нефти с двукратным испарением является схема с предварительным испарителем и сложной атмосферной колонной. Пары из испарителя и остаток после нагрева в печи направляются в атмосферную колонну. Основные достоинства такой схемы заключаются в некотором сокращении затрат на перегонку за счет снижения гидравлического сопротивления змеевика печи и уменьшения металлоемкости колонн и конденсаторов. Схема применима для перегонки нефтей со средним уровнем содержания растворенного газа (около 1%) и бензина (18— 20%), в практике отечественной нефтепереработки встречается редко. [c.72]
    Основные схемы атмосферной перегонки нефти [c.58]
    За период развития нефтеперерабатывающей промышленности нашей страны непрерывно производилось совершенствование установок. В последнее время на современных нефтеперерабатывающих заводах России в основном эксплуатируются установки по первичной переработке нефти комбинированного типа, в которых процессы обессоливания и обезвоживания нефти, атмосферная перегонка нефти и вакуумная перегонка мазутов, процессы стабилизации бензиновых фракций, вторичной перегонки бензинов, защелачивание бензиновых и керосиновых фракций объединены в единую технологическую схему Это обеспечивает улучшение ряда технико-экономических показателей как при строительстве их, так и при эксплуатации. Мощности этих установок колеблются в зависимости от времени начала эксплуатации заводов. Наболее старых заводах, введенных в эксплуатацию в конце 40-х - начале 50-х годов, еше имеются установки первичной переработки нефти с проектной мощностью 0,5-1,5 млн.т/год. На заводах, введенных в эксплуатацию в 60-х и 70-х годах, получили более широкое распространение установки комбинированного типа мощностью 2, 3 и 6 млн.т/год, например, ЭЛОУ-АТ-6 и ЭЛОУ-АВТ-6. Эти установки в указанные годы пущены в эксплуатацию на Киришском Н ПЗ и ряде других заводов. [c.101]
    Ниже приведены основные параметры атмосферно-вакуумной установки и выходы продуктов, получающиеся на российских заводах. Необходимо отметить, что для удобства рассмотрения технологическая схема разбита на 3 части-обессоливание и обезвоживание нефти атмосферная перегонка нефти и вакуумная перегонка нефти. Обычно все 3 секции находятся вместе. Кроме того, как правило, в состав установки входит дебутанизатор и секция вторичной перегонки бензина. Такая установка называется комбинированная установка ЭЛОУ-АВТ трехкратного испарения нефти . [c.226]
    Рассмотрим особенности технологической схемы вакуумной колонны для разделения мазута на широкую фракцию и гудрон (рис. 1-4, б). Для получения заданного качества целевой фракции колонна имеет три секции и два дополнительных боковых отбора верхняя секция предназначена для выделения легких фракций, присутствие которых обычно нежелательно в основном продукте секция, расположенная ниже отбора основного продукта, обеспечивает качество получаемого продукта по содержанию смолистых и нелетучих соединений. В приведенной технологической схеме показан внешний переток жидкости из концентрационной части в отгонную. В вакуумных колоннах для перегонки мазута, а также в атмосферных колоннах для перегонки нефти подвод тепла в низ колонны ограничен возможностью изменения физико-химических свойств нефтепродуктов, поэтому все необходимое тепло вносится только с сырьем. В связи с этим ограничен также и отвод тепла с орошением, а следовательно, — возможность увеличения флегмового числа колонны. Дополнительный подвод тепла в колонну обеспечил бы дальнейшее увеличение качества получаемых продуктов. Один из возможных вариантов дополнительного подвода тепла в колонну осуществляется следующим образом [9, II] жидкость с нижней тарелки концентрационной части забирается насосом, подается в атмосферную колонну и далее — в печь, а затем уже в виде паров поступает в питательную секцию вакуумной колонны. Такое решение позволяет улучшить качество продуктов не только по фракционному составу, но и по цвету, поскольку продукт с нижней тарелки концентрационной части вакуумной колонны содержит наибольшее количество нелетучих и смолистых соединений. [c.21]
    Для достижения современного уровня отбора от потенциала целевых продуктов (97-98%) и сокращения энергопотребления разработана ресурсо- и энергосберегающая технология атмосферной перегонки высокосернистой нефти и комплекс технических мероприятий по совершенствованию конструкции основных аппаратов установки АВТ-4 с целью ее технического перевооружения. Разработка энергосберегающей технологии атмосферной перегонки нефти для установки АВТ-4 осуществлялась методом математического моделирования с выбором схемы и оптимизацией технологических параметров работы оборудования. [c.37]
    Блок атмосферной перегонки имеет обычную схему двухступенчатого подогрева нефти нагретая в теплообменных аппаратах нефть проходит колонну предварительного испарения, где отделяются бензиновые фракции. Полумазут подогревают в печи и подают в основную ректификационную колонну, с низа которой отводят горячий мазут. [c.101]
    Современные установки атмосферно-вакуумной перегонки нефти (АВТ) достигли мощности 6—8 млн. т/год. Доля перерабатываемой нефти на них составляет уже сейчас около 10% и к концу текущей пятилетки повысится до 30—35%- Однако технологические схемы этих установок практически не претерпели изменений по сравнению даже с довоенными установками мощностью 0,5—0,6 млн. т/год. Сохранилась схема двукратного испарения с отбензинивающей колонной и в основном одноколонная вакуумная ступень перегонки мазута. [c.34]
    Экологические проблемы защиты водного и воздушного бассейнов промышленных регионов от отрицательного влияния производственных выбросов в настоящее время являются общегосударственной задачей. В нефтеперерабатывающей промышленности основными блоками, имеющими наибольшие выбросы как в атмосферу, гак и в стоки, являются вакуумсоздающие системы атмосферно-вакуумных трубчаток (АВТ) и вакуумных трубчаток (ВТ). Совершенствование вакуумных блоков установок первичной переработки нефти имеет своей целью дальнейшее углубление вакуума при перегонке тяжелых остатков и сокращение как стоков, так и выбросов в атмосферу. Решению этой проблемы способствует разработка новых схем фракционирования тяжелых остатков, способов создания вакуума, а также совершенствование и модернизация оборудования существующих вакуумных блоков - вакуумных печей (частей), трансферных трубопроводов, вакуумных колонн и контактных устройств, предварительных и межступенчатых конденсаторов, самих вакуумсоздающих систем. Полное решение проблемы зак- [c.11]
    Перегонка нефти на современных атмосферных установках и на атмосферных секциях комбинированных установок осуществляется различными способами. Основные из них следующие однократное испарение в одной ректификационной колонне двукратное испарение в двух последовательно расположенных колоннах перегонка с предварительным испарением легких фракций в колонне предварительного испарения (испарителе), или эвапораторе. По этим схемам эксплуатируется большое число мощных технологических установок АВТ индивидуальных и комбинированных. Имеются разновидности в аппаратурном оформлении однотипных установок — разное число тарелок, разные системы орошения, подвода и отвода тепла, неодинаковое число получаемых боковых фракций и т. д. [c.337]
    Экономия энергии на установках первичной перегонки нефти достигается также при изменении, например, схемы вывода из атмосферной колонны лигроина и дизельного топлива [42]. Первоначально потоки выводили через стриппинг-секции, в нижнюю часть которых подавали пар, а отпаренные фракции вместе с ним возвращали в колонну. После изменения схемы пары из стриппинг-секций выводят в конденсатор-холодильник, а затем возвращают в колонну вместе с циркуляционным орошением. Снижение в результате этого давления в основной и отпар-ной колоннах позволяет исключить подачу пара в стриппинг-секции и сократить подачу острого орошения в основную колонну. Это в свою очередь дало возможность уменьшить нагрузку на конденсаторы-хо-лодильники верхней части колонны и на печь. Экономия тепла составила 85 тыс. ГДж/год. [c.101]
    На рис.5.2 приводится принципиальная схема и на рис.5.4 линейная схема блока стабилизации и абсорбции комбинированной установки ЭЛОУ-АВТ со вторичной перегонкой бензина (тип А-12/9) производительностью 3 млн.т/год сернистой нефти Ромашкинского месторождения. Смесь легких бензиновых паров и газа из первой ректификационной колонны атмосферной части установки АВТ поступает в емкость для сепарации газа 2. Г аз после отделения от жидкой фазы проходит в абсорбер 9. Абсорбентом служит фракция н.к. - 85 ос, часть которой подается с низа стабилизатора через теплообменники 8. Абсорбентом для абсорбера 2-й ступени служит фракция 140-240 °С атмосферной части основной ректификационной колонны. [c.64]
    Атмосферная перегонка нефти (см. рис. 45). Учитывая значи-гельное содержание газа в нефти, на установке принята схема 1вухкратного испарения. В первой ректификационной колонне 6 отгоняются легкие бензиновые фракции н. к. — 85 °С и свободные азы, содержащиеся в нефти в основной ректификационной колонке /О —остальные бензиновые компоненты. Кроме того, из колон-яы 10 выводятся боковые флегмовые фракции — компоненты светлых нефтепродуктов (керосина и дизельных топлив). [c.105]
    В УНИ разработана другая схема интенсификации атмосферной перегонки нефти путем двухпоточного питания сложной колонны, в соответствии с которой часть отбензиненной нефти, минуя печь, подается в К-2 несколько выше места ввода в нее основного потока нагретой нефти (рис. 2.4,в). Внедрение этой энергосберегающей технологии на установке ЛК-6У Мажекейского НПЗ позволило практически без капитальных затрат увеличить производительность блока АТ на 10% без повыщения тепловой нагрузки печи. [c.45]
    Описанные совершенствования касались в основном энерго-зафат и упрощения схемы. В то же время на блоке атмосферной перегонки нефти крайне актуальной проблемой является полнота (глубина) отбора светлых дистиллятов - главным образом дизельных фракций. Дело здесь заключается в том, что в сложной (многосекционной) ректификационной колонне, к которым относятся атмосферные колонны АВТ, в направлении от верхней укрепляющей секции к нижней резко уменьшается флегмовое число (снижается количество орошающей флегмы на тарелках, а количество ректификата растет). Это, естественно, ведет к снижению разделительной способности в нижних укрепляющих секциях, и поэтому увеличивается интервал кипения распределенных между дизельным топливом и мазутом фракций. Как правило, в мазуте в лучшем случае остается до 5-8% (мае.) фракций, кипящих до 350 °С, и соответственно уменьшается отбор дизельного дистиллята. Часто же количество этих фракций в мазуте доходит до 10-12% (мае.). Это нежелательно не только потому, что уменьшается отбор ценного дизельного топлива, но и потому, что легкие фракции до 350 °С, оставаясь в мазуте, поступают на вакуумный блок АВТ, увеличивая затраты [c.456]
    В настоящее время атмосферно-вакуумная перегонка высокосернистых нефтей на заводах Башкирйи производится на установках АВТ, запроектированных для переработки сернистых нефтей. Высокосернистые нефти, как и сернистые, поступают на заводы нестабильными. Атмосферная перегонка их производится по двухступенчатой схеме, которая включает предварительное отбензинивание нефти с одновременной дегазацией и атмосферную перегонку с получением дистиллятов бензина, керосина и дизельного топлива. Нестабильный бензин почти на всех НПЗ подвергается дебутанизации на специальной установке, входящей в состав АВТ. Исключение составляет лишь схема переработки нефти на Ишимбайском НПЗ. Здесь сырая арланская нефть, так же как и сернистые нефти, предварительно неглубоко стабилизируется, так как основная аппаратура установок АТ не рассчитана на работу при повышенном давлении (более 0,75 кГ см ). [c.38]
    Основные принципы комбинирования впервые четко было реализованы в схеме установки ГК [1, 2], включающей процессы атмосферно-вакуумной перегонки нефти, вторичной перегонки бензина, каталитического крекинга вакуумного дистиллята и низкооктановой бензиновой фракции термокрекинга на микросферическом аморфном катализаторе, ректификации продуктов и газоразделения, термического крекинга гудрона (рис. 7.1). Такая установка позволяет получать 16 различных целевых нефтепродуктов, среди которых основными являются компоненты автобен-зинов (А-72, А-76, АИ-93), летние и зимние дизельные топлива, сжиженные углеводороды, котельные топлива и т. д. Схема установки предусматривает жесткую технологическую связь между отдельными блоками, что позволяет значительно сократить перекачки и объем промежуточных резервуаров, охлаждение и повторное нагревание многих промежуточных продуктов, повышает рациональное использование тепла различных потоков, уменьшая тем самым расход топлива, воды, пара и электроэнергии. Сооружение комбинированных установок ГК по сравнению с комплексом отдельно стоящих установок того же назначения позволило сократить капитальные вложения на 40%, эксплуатационные расходы на 50% снизить удельные расходы на переработку нефти топлива на — 0,041 т у. т./т и оборотной воды на 29,1 м т уменьшить себестоимость целевой продукции с 33,4 до 29,0 руб. за 1 т и площадь застройки на 84 %. [c.262]
    На кафедре технологии нефти и газа содержание квалификационной работы увязывается с тематикой курсовой работы, вьтолняемой в 7 семестре. Курсовая работа выполняется по проектированию блока атмосферной перегонки заданной нефти и включает выбор ассортимента, выбор и обоснование технологической схемы установки, материальный баланс установки и технологический расчет основной атмосферной колонны. [c.190]
    В настоящее время каталитический крекинг является самым распространенным процессом глубокой переработки нефти. Основное назначение каталитического крекинга — переработка газойлевых фракций 350-560 С с целью получения бензиновых фракций с октановым числом не менее 76 78 по моторному методу, а также значительного количества дизельных фракций, которые хотя и уступают по качеству прямогонным дизельным фракциям, но могут являться одним из компонентов при приготовлении товарных дизельных топлив. При каталитическом крекинге образуется также значительное количество газов с большим содержанием бутан-бутиленовой фракции, на базе которой производится высокооктановый компонент товарных автобензинов — ал-килбензин, или алкилат. Таким образом, каталитический крекинг — это процесс, позволяющий при его реализации в схеме завода топливного профиля значительно снизить объемы остатков атмосферной перегонки и углубить переработку нефти. [c.30]
    Наиболее распространена перввчная перегонка нефти на атмосферно-вакуумной установке АВТ, на которой при атмосферном давлении отбирают компоненты светлых нефтепродуктов - бензина, керосина,. дизельных топлив. Для разделения нефти при атмосферном давлении наиболее пшроко используется перегонка по схеме двукратного испарения - в двух ректификационных колоннах, в первой из которых отбирается легкая фракция бензина, а в основной - все остальные компоненты светлых нефтепродуктов и остаток - мазут. При этом газы уходят с верха первой колонны вместе с легкими бензиновыми парами. [c.4]

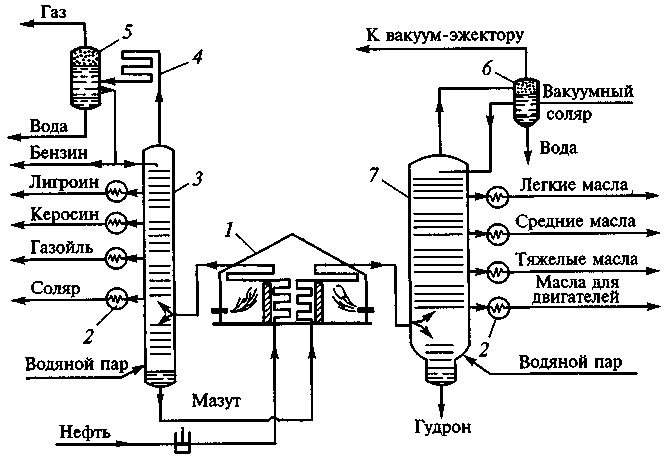

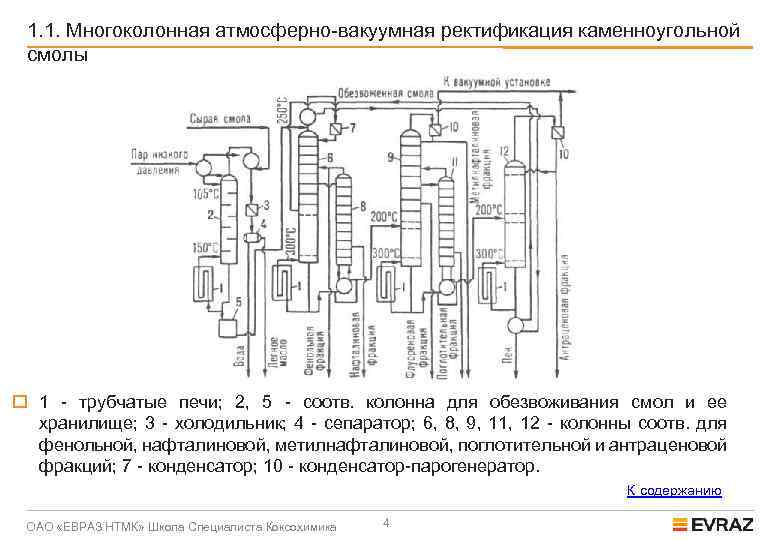

    Установки, в которых последовательно соединены атмосферный и вакуумный нефтеперегонные аппараты, называют атмосферновакуумными трубчатками (АВТ). В них протекают следующие процессы предварительный нагрев сырья за счет отдачи теплоты продуктами перегонки в теплообменнике, основной нагрев сырья в трубчатых печах, отделение образовавшихся паров от жидкого остатка и их ректификация в колоннах, конденсация и охлаждение продуктов перегонки в теплообменниках, которые служат подогревателями сырья. Принципиальная схема перегонки нефти при атмосферном давлении представлена на рис. 12.8. [c.232]
    На рис. 55 приводится принципиальная схема блока стабилизации и абсорбции, используемого на комбинированной установке ЭЛОУ — АВТ со вторичной перегонкой бензина (тип А-12/9) производительностью 3 млн. т/год сернистой нефти Ромашкинского месторождения. Смесь легких бензиновых паров и газа из первой ректификационной колонны атмосферной части установки АВТ поступает в емкость для сепарации газа 2. Газ после отделения от жидкой фазы проходит в абсорбер 9. Абсорбентом служит фракция н. к. — 85 °С, коточая подается с низа стабилизатора через теплообменники 8. Избыток фракции н. к. — 85 °С выводится из системы. Абсорбентом для абсорбера II ступени служит фракция 140—240 °С, выходящая из осксзной ректификационной колонны атмосферной части. Насыщенный абсорбент из абсорбера II ступени насосом подается в основную ректификационную колонну. Сухой газ, выходящий с верха абсорбера II ступени, поступает в топливную сеть завода. Тепло абсорбции во фракционирующем [c.149]
    В схеме БашНИИНП — для завода с глубокой переработкой высокосернистой нефти остаток атмосферно-вакуумной перегонки нефти подвергается деасфальтизации петро-лейным эфиром (соотношение растворителя и гудрона 2—2,5 1). Часть асфальтенов в смеси с частью полугудрана используется как высококачественный битум, остальное количество асфальтенов направляется на термоконтактный крекинг. Основное количество деасфальтизата вместе с вакуумным газойлем направляется на гидрокрекинг. Часть деасфальтизата подвергается замедленному коксованию, ткс обессеривается. [c.253]
    В большинстве случаев атмосферную и вакуумную перегонку нефти ведут на одной установке. Такие комбинированные установки называют атмосферно-вакуумными трубчатками (АВТ Остатком при атмосферно-вакуумной перегонке нефти является гудрон, который используют для получения котельных топлив или как сырье для получения высоковязких (остаточных) масел, битума и кокса. АВТ занимают меньшую площадь, расходуют меньше топлива, электроэнергии и пр., чем раздельно АТ и ВП (вакуумная перегонка мазута). поэтому на современных заводах с высоким отбором светлых нефтепродуктов или с большим объемом производства V масел и битума сооружают в основном атмосферно-вакуумные 4,. -трубчатки, причем, как правило, с блоком электрообессоливания. Такие установки называют ЭЛОУ — АВТ. В тех случаях, когда производство масел и бйтумоЁ не предусмотрено или незначительно, а отбор светлых нефтепродуктов не превышает 45%, строят атмосферные трубчатки, сочетая их с ЭЛОУ (ЭЛОУ — АТ), и дополнительно в схему завода включают установку вакуумной перегонки части мазута, получаемого на ЭЛОУ — АТ. [c.95]
    Установка, схема которой представлена на рис. 11-1, — двухколонная (по числу основных колонн первая—простая, вторая—сложная, без учета внешних отпарных колонн) с двукратным испарением сырья. До поступления в первую ректификационную колонну, называемую также испарительной колонной, нефть нагревается только в теплообменниках, проходя в них одним, двумя или несколькими параллельными потоками. Верхним продуктом первой колонны являются легкая бензиновая фракция и небольшое количество газа. Остальные дистилляты, выводимые с установки, а также мазут получаются во второй колонне. Обе колонны обслуживаются общей трубчатой печью. Часть нижнего продукта испарительной колонны циркулирует между нечью и первой колонной, этим достигается снабжение ее отгонной секции дополнительным количеством тепла. Ниже описана технологическая схема двухступенчатой установки атмосферной перегонки. [c.19]
    Ново-Куйбышевский нефтехимический комбинат. На двух эксплуатируемых установках АВТ проведены примерно такие же мероприятия, как и на Ново-Горьковском НПЗ. Для увеличения производительности установок добавлен третий поток нефти, нагреваемый в конвекционной камере вакуумной печи и в одном из подовых экранов этой печи. Увеличены поверхности нагрева в печах атмосферной и вакуумной части. В печи атмосферной части демонтирован пароперегреватель. Вместо него установлено 12 продуктовых труб, а также четыре трубы над форсунками с каждой стороны и шесть труб над перевалом. Пар для нужд установки подогревается только в пароподогревателе печи вакуумной части. В этой печи добавлено четыре трубы над перевалом и по четыре трубы над форсунками. В конвекционную камеру печи добавлено 11 труб. Один из потолочных экранов и четыре добавленные трубы над форсунками печи вакуумной части переобвязаны под нагревом теплоносителя для колонн блока вторичной перегонки широкой бензиновой фракции. С верха основной ректификационной колонны получают не бензин, как это предусмотрено проектом, а широкую бензино-керосиновую фракцию, которая в дальнейшем подвергается разделению в колонне вторичной перегонки на бензин и авиационный керосин. Выполнены работы по частичной замене и дополнительной обвязке насосов. Из схемы исключен узел выщелачивания дизельных фракций. В результате дополнительных мероприятий производительность двух установок АВТ увеличена соответственно примерно на 39,5% и на 10,7% против проектной. [c.129]
