Кратко о модели

Volkswagen Golf второго поколения – это один из самых популярных автомобилей за всю историю. Даже сегодня на улицах и наших и даже европейских городов можно встретить этот авто, которому время не помеха. С учетом того, что первый Гольф 2 сошел с конвейера в 1983 году.

За всю историю выпуска этих автомобилей на них устанавливалось огромное количество двигателей: от простых карбюраторных бензиновых до турбодизельных и бензиновых с механическим нагнетателем. Одним из самых первых двигателей для Гольф был бензиновый двигатель объемом 1.6 литра с карбюратором Pierburg/Solex2E2.

Устройство карбюратора GolfII 1.6

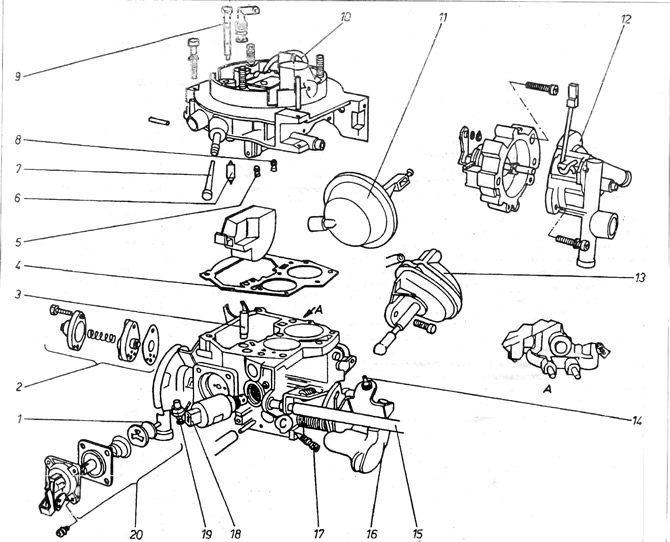

Новый карбюратор на Гольф второго поколения

Новый карбюратор на Гольф второго поколения

Термопривод воздушной заслонки

В Гольф 2 1.6 двигатель расположен поперечно, при таком расположении двигателя справа из карбюратора выходит цилиндр с куполообразной крышкой диаметром около 50 мм, из которого вниз уходит один провод и два шланга с ОЖ. Этот цилиндр и есть термопривод воздушной заслонки. Внутри он разделен на две полости. В левой части находится биметаллическая спираль, которая должна поворачивать воздушную заслонку. Когда спираль холодная, то заслонка находится в закрытом положении. Также в левой части термопривода находится нагревательная пружина в виде нихромовой нити.

Карбюратор для Гольф 2 1.6 оснащен биметалической нитью, которая постоянно нуждается в подогреве. При включении зажигания на холодном двигателе напряжение подается на нагревательную пружину, за счет которой подогревается сама спираль. При подъеме температуры охлаждающей жидкости до 42 градусов напряжение на нагревательную пружину отключается, и биметаллическая спираль обогревается за счет охлаждающей жидкости.

В правой полости термопривода циркулирует охлаждающая жидкость, которая обогревает биметаллическую спираль.

Термопривод можно снять с карбюратора, открутив три винта у его основания. При этом открывается доступ к левой части термопривода с биметаллической спиралью и нагревательной пружиной. Также разобрать можно и саму правую часть привода, открутив болт М13 в центре крышки привода.

Проверка и регулировка термопривода воздушной заслонки на Гольф 2 1.6

Карбюратор на Гольф 2 1.6 оборудован воздушной заслонкой, которая на исправном холодном двигателе закрыта. Если слегка надавить на нее пальцем, должно оказываться небольшое противодействие. Если заслонка не сопротивляется надавливанию, необходимо проверять биметаллическую пружину и связь пружины и заслонки.

Карбюратор на Гольф второго поколения

Карбюратор на Гольф второго поколения

Чтобы отрегулировать термопривод ВЗ карбюратора на Гольф 2 1.6, необходимо ослабить винты, которыми соединяется карбюратор и термопривод, и вращать привод, регулируя сжатие пружины и, как следствие, усилие на ВЗ. На краю цилиндра нанесено пять меток, которые служат для регулировки. Эти метки необходимо совместить с одной меткой, нанесенной на корпусе карбюратора. Таким образом можно будет отрегулировать зависимость положения воздушной заслонки от температуры ОЖ.

Если заслонка будет открываться быстро, карбюратор будет обеднять смесь, и в работе двигателя будут заметны провалы; если медленно – будет слишком богатая смесь и повышенный расход топлива. То есть, если на холодном двигателе двигатель работает не стабильно, значит, ВЗ под воздействием охлаждающей жидкости открывается слишком рано. Поэтому нужно посильнее перекрыть воздушную заслонку, передвинув цилиндр терморегулятора на последнюю метку.

Пневматический привод воздушной заслонки и принцип его работы на карбюраторе Гольф 2 1.6

Пневмопривод заслонки находится на верхней части карбюратора справа, ближе к радиатору. На Гольф 2 1.6 он представляет собой черный пластмассовый плоский цилиндр диаметром 30-40 мм, в которую входят два воздушных шланга – один в карбюратор, точнее нижнюю его часть. Другой идет через тройник к линии пневматической задержки (внешне похожа на зеленую грушу) и через односторонний клапан к впускному коллектору. Из корпуса пневмопривода выходит тяга, которая управляет положением воздушной заслонки. Внутри привода находится резиновая мембрана, соединенная с тягой, и перепускной клапан, который открывается при перемещении мембраны.

Пневмопривод обеспечивает правильное образование смеси при запуске двигателя, чтобы не было переобогащения, приоткрывая ВЗ. Поскольку на холодном двигателе воздушная заслонка закрывается биметаллической пружиной. Мембрана приходит в движение из-за разряжения в нижней части карбюратора, поскольку пневмопривод связан трубкой с карбюратором. Мембрана же в свою очередь приводит в действие тягу и ВЗ. Это происходит до тех пор, пока не начинает открываться перепускной клапан пневмопривода. В этот момент полость с мембраной соединяется линией пневматической задержки через перепускной клапан, и с впускным коллектором через односторонний. Воздушная заслонка находится в приоткрытом положении, пока двигатель не наберет обороты.

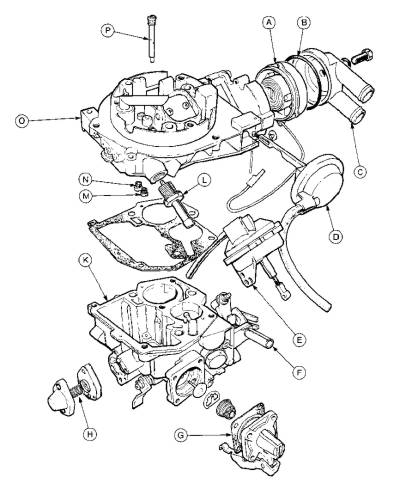

Схема карбюратора на Гольф второго поколения

Схема карбюратора на Гольф второго поколения



Когда двигатель начинает набирать обороты и разряжение во впускном коллекторе увеличивается, клапан закрывается. После этого давление уменьшается на линии пневматической задержки, и как только оно упадет до величины давления в нижней части карбюратора 1.6, тяга воздушной заслонки откроет ее максимально. По мере прогрева двигателя, ВЗ открывается полностью благодаря биметаллической пружине.

Проверка и регулировка пневмопривода для Гольф 2 1.6

Карбюратор у Гольф 2 1.6 оборудован также пневмоприводом. Проверить его работоспособность можно во время старта холодного двигателя: сначала ВЗ должна открыться на 2.2 мм, а через несколько секунд зазор уже должен составлять около 5 мм. Если попробовать закрыть заслонку пальцем, при исправном пневмоприводе заслонка должна оказывать сильное сопротивление.

Чтобы отрегулировать пневмопривод, нужно снять с него обе трубки. Вместо трубки, идущей в карбюратор 1.6 необходимо подключить более длинную и, всасывая ртом через нее воздух, слегка надавливать пальцем на воздушную заслонку до появления ощутимого сопротивления. Зазор между нижней частью воздушной заслонки и стенкой смесительной камеры должен быть 2.2 мм. Зазор регулируется вращением передней крышки пневмопривода.

Если закрыть вторую трубку, и всасывать воздух из первой, указанный зазор должен составлять 5.1 мм. Зазор регулируется винтом в тяге пневмопривода с обратной его стороны.

Термопривод дроссельной заслонки

Карбюратор на Гольф второго поколения в сборке

Карбюратор на Гольф второго поколения в сборке

В передней части карбюратора 1.6 находится цилиндр, от которого отходят два шланга для ОЖ, один из которых идет вниз, другой на термопривод воздушной заслонки. Это устройство не дает закрыться дроссельной заслонке на холодном двигателе, подставляя упор под привод ДЗ. Однако при повышении температуры охлаждающей жидкости упор уходит и заслонка закрывается.

По принципу работы термопривод термостат: внутри находится церезиновая камера, которая при расширении выталкивает шток. Когда температура падает, пружина рычага ДЗ возвращает шток обратно. Шток через проставку и систему рычагов поворачивает упор дроссельной заслонки.

Пневмопривод дроссельной заслонки карбюратора

Пневмопривод ДЗ состоит из электро- и термоклапана и трехпозиционного блока.

Трехпозиционный блок в этой схеме играет главную роль. Он представляет собой круглую деталь диаметром 70-80 см, из которой торчит шток, который в свою очередь упирается в регулировочный винт на рычаге ДЗ. Из ТПБ выходят две воздушные трубки: к электроклапану и к тройнику. А от тройника трубка идет в карбюратор 1.6, к термоклапану в нижней его части.

Электроклапан это черный прямоугольный элемент на задней части карбюратора. Он выглядит как обычный электромагнит – имеет обмотку и сердечник. На одном конце клапана имеется пластмассовое крепление для трубок, согнутое под углом в 90 градусов. Одна трубка идет к блоку, другая – с электроклапана идет к тройнику и далее в карбюратор, где выходит в атмосферу через фильтр.

Термоклапан расположен рядом с ТПБ, немного выше и левее его. Представляет собой плоскую круглую деталь толщиной около сантиметра и диаметром около трех. Соединен трубками с блоком, а через тройник входит в карбюратор, и оттуда в атмосферу.
