Схема подключения на прицеп, фаркоп

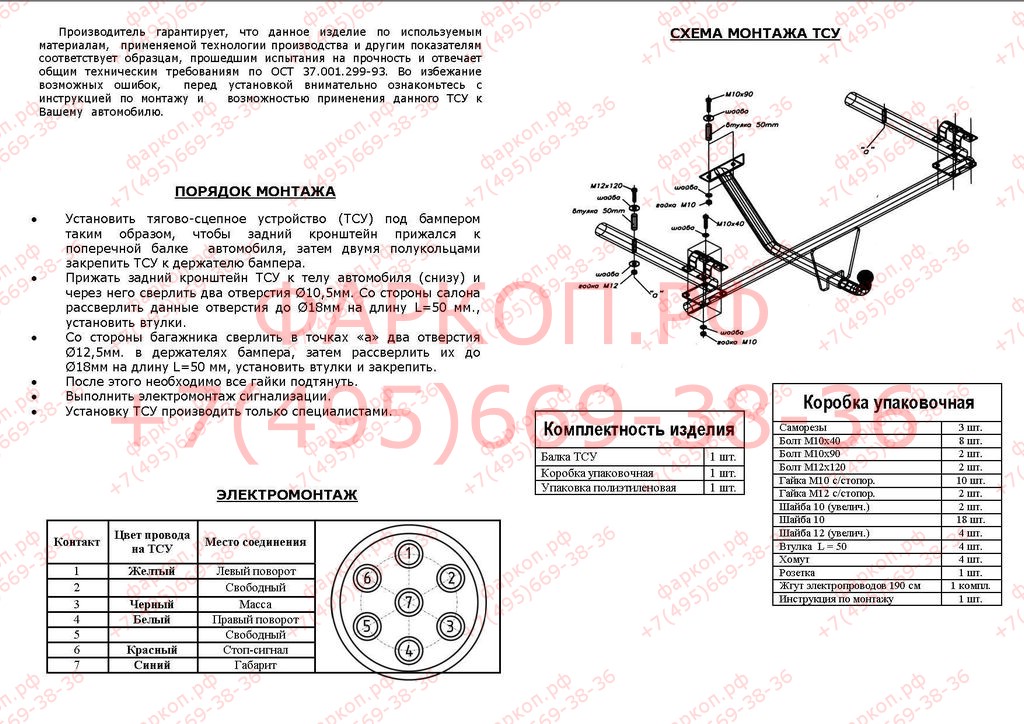

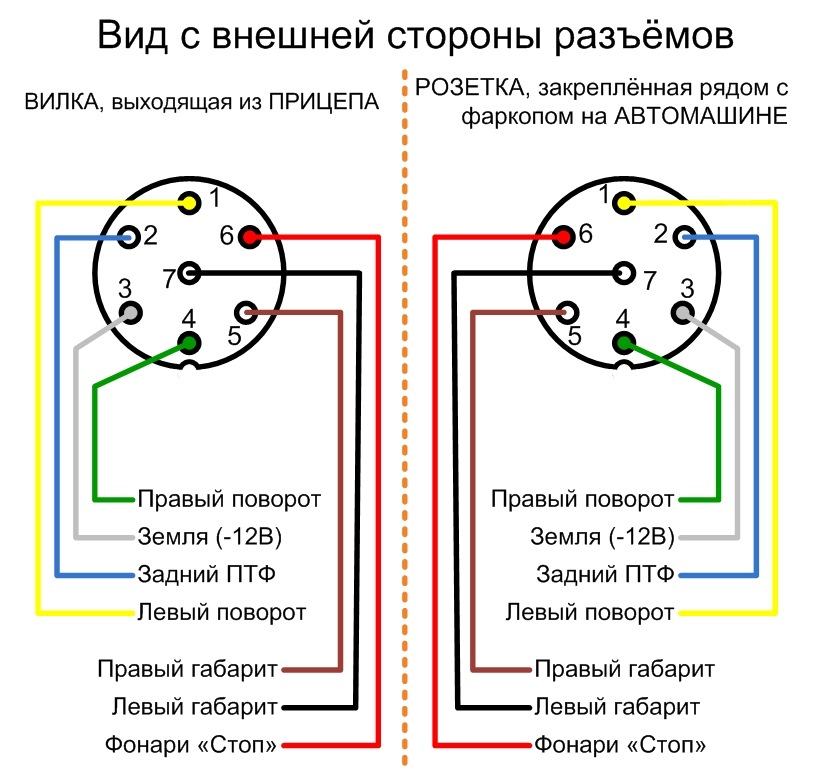

Для соединения электрики автомобиля с электрикой прицепа используется соединительная фишка.

Автомобиль:

Прицеп:

№ Код Сигнал Провод

1 L левый поворот 1.5 mm

2 54G 12В ((+) опция) 1.5 mm

3 31 Земля (-) 2.5 mm

4 R правый поворот 1.5 mm

5 58R правый габарит и подсветка номера 1.5 mm

6 54 стопы 1.5 mm

7 58L левый габарит 1.5 mm

=================================================

7 контактов


Левый поворот 1 L желтый
Противотуманка 2 54g синий
Земля 3 31 белый
Правый поворот 4 R зеленый
Правый габарит 5 58R коричневый
Стопы 6 54 красный
Левый габарит 7 58L черный

13 контактов


Левый поворот 1 желтый
Противотуманка 2 синий
Земля 3 белый
Правый поворот 4 зеленый
Правый габарит 5 коричневый
Стопы 6 красный
Левый габарит 7 черный
Фара заднего хода 8 серый
Ток длительной нагрузки 9
Силовой кабель 10
Свободный 11
Свободный 12
Земля 13

------
